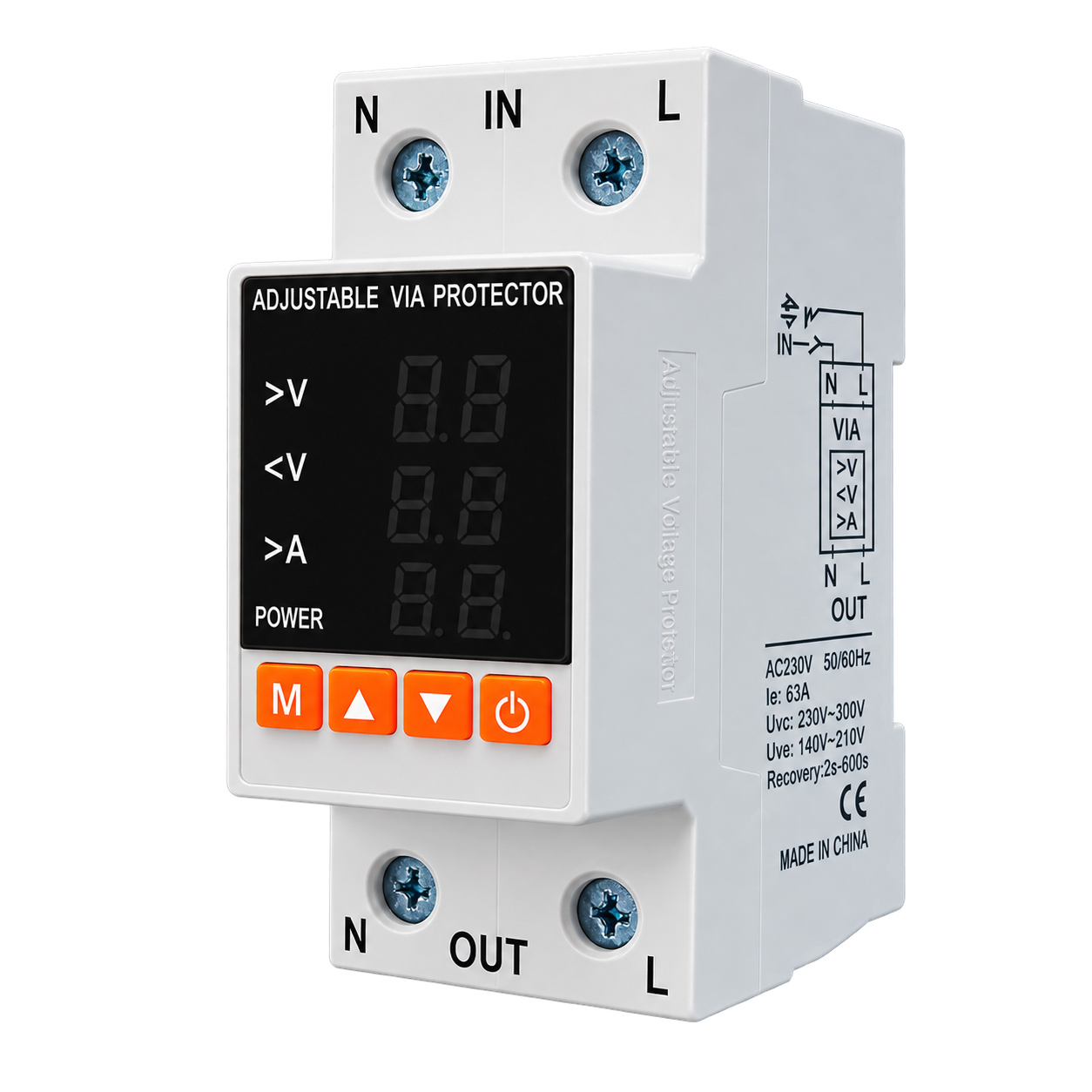

محافظ ولتاژ و جریان 80 آمپر دیجیتال قابل تنظیم چیست؟
محافظ ولتاژ و جریان 80 آمپر یک تجهیز حفاظتی دیجیتال برای پایش وضعیت برق ورودی در شبکه تکفاز است. این دستگاه میتواند شرایط ولتاژ و جریان را بررسی کند و در صورت عبور پارامترها از محدوده تنظیمشده، از ادامه تغذیه مدار جلوگیری کند.
نمایشگر دیجیتال روی بدنه، مشاهده وضعیت برق را سادهتر میکند. علاوه بر این، کلیدهای تنظیم روی دستگاه امکان تغییر حدود حفاظتی را در اختیار کاربر یا برقکار قرار میدهند. به همین دلیل، این مدل برای استفاده در ورودی برق ساختمان، واحد مسکونی، فروشگاه، دفتر و تابلو برق قابل بررسی است.
برای مشاهده سایر تجهیزات حفاظتی میتوانید وارد
دسته ملزومات برقی آمیویوم
شوید.
محافظ برق 80 آمپر چه کاربردی دارد؟
در بسیاری از ساختمانها، تجهیزات مختلف به تغییرات نامناسب ولتاژ حساس هستند. افت شدید ولتاژ، افزایش ولتاژ یا عبور جریان بیش از مقدار تعیینشده میتواند عملکرد تجهیزات را تحت تأثیر قرار دهد.
در چنین شرایطی، یک محافظ دیجیتال ورودی میتواند بهعنوان بخشی از سیستم حفاظتی تابلو در نظر گرفته شود. البته انتخاب جریان نامی، حدود تنظیم و تجهیزات حفاظتی جانبی باید با مشخصات شبکه برق هماهنگ باشد.
حفاظت در برابر افزایش ولتاژ
یکی از قابلیتهای اصلی این دستگاه، امکان تنظیم حد بالای ولتاژ است. زمانی که مقدار ولتاژ از حد تعریفشده عبور کند، سیستم حفاظتی میتواند مدار را قطع کند. پس از بازگشت شرایط به محدوده مناسب، عملکرد دستگاه براساس تنظیمات انجامشده ادامه پیدا میکند.
این قابلیت برای محافظت مرکزی ورودی برق کاربرد دارد. با این حال، مقدار دقیق حد قطع باید متناسب با نیاز پروژه و تجهیزات مصرفکننده تنظیم شود.
حفاظت در برابر افت ولتاژ
افت ولتاژ نیز میتواند برای برخی مصرفکنندههای الکتریکی نامطلوب باشد. محافظ دیجیتال 80 آمپر امکان تعریف حد پایین ولتاژ را فراهم میکند تا در شرایط نامناسب، تغذیه مدار کنترل شود.
در نتیجه، دستگاه تنها به افزایش ولتاژ واکنش نشان نمیدهد و بخش افت ولتاژ نیز در تنظیمات حفاظتی آن نقش دارد.
حفاظت اضافه جریان 80 آمپر
این مدل علاوه بر پایش ولتاژ، امکان کنترل جریان را نیز دارد. کاربر میتواند محدوده جریان را براساس شرایط مدار تنظیم کند. اگر جریان از مقدار تعریفشده عبور کند، سیستم وارد وضعیت حفاظتی میشود.
البته این محصول جایگزین همه تجهیزات حفاظتی تابلو نیست. برای حفاظت کامل مدار، استفاده صحیح از کلید مینیاتوری و سایر تجهیزات متناسب با طراحی تابلو اهمیت دارد.
برای نمونه میتوانید
کلید مینیاتوری تک پل 32 آمپر پارس اروند
را نیز در آمیویوم مشاهده کنید. همچنین مدلهای دیگر در
دسته فیوز مینیاتوری
قرار دارند.
نمایشگر دیجیتال چه اطلاعاتی ارائه میدهد؟
نمایشگر روی دستگاه برای مشاهده وضعیت کاری و تنظیم پارامترهای حفاظتی استفاده میشود. وجود صفحه دیجیتال باعث میشود کاربر بتواند وضعیت دستگاه را سریعتر بررسی کند.
کلیدهای M، بالا، پایین و Power/Set نیز برای ورود به تنظیمات و تغییر مقادیر در نظر گرفته شدهاند. بنابراین تنظیم دستگاه بدون نیاز به تجهیزات پیچیده انجام میشود.

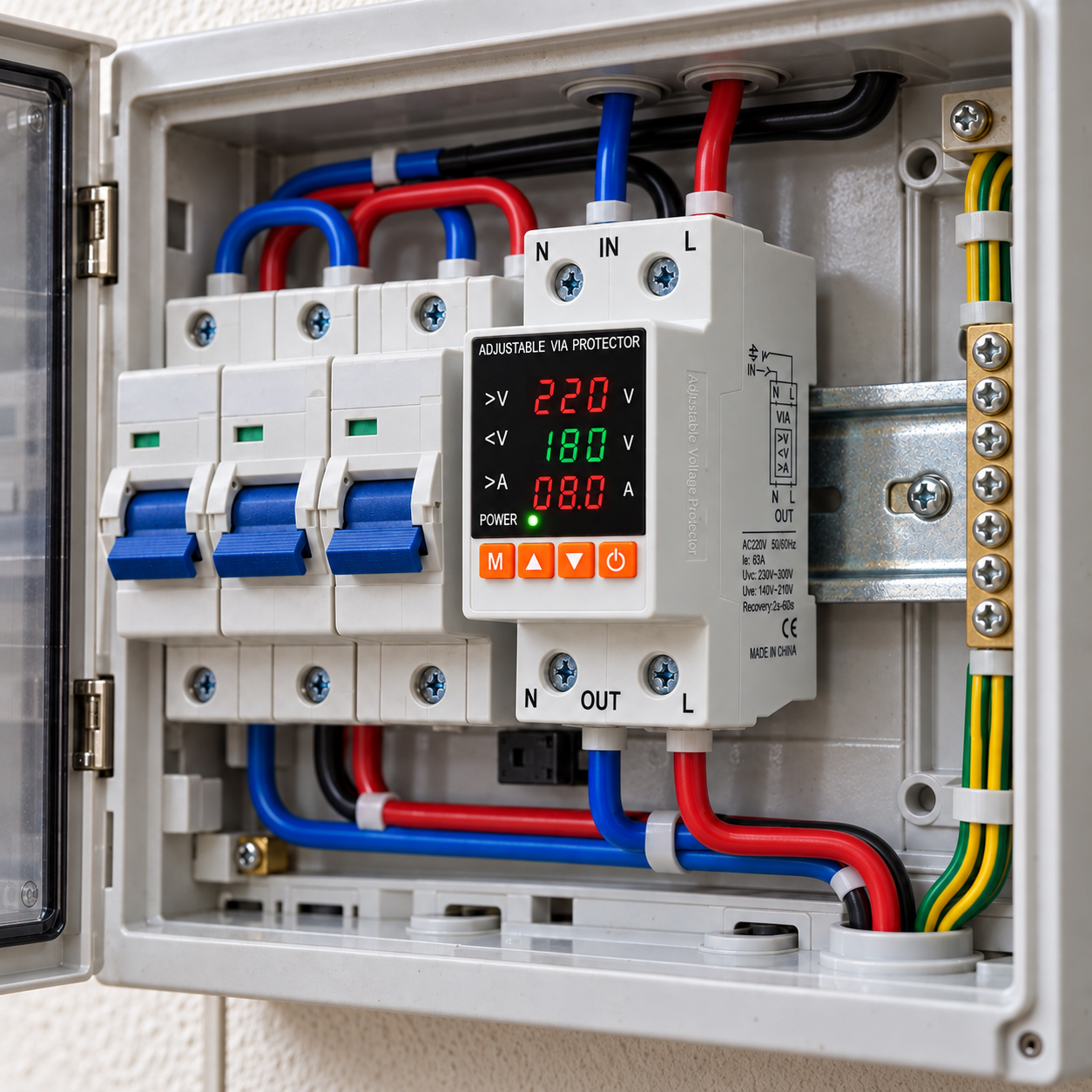

نصب ریلی داخل تابلو برق
طراحی این محصول برای نصب روی ریل DIN انجام شده است. در نتیجه، میتوان دستگاه را در کنار سایر تجهیزات تابلو برق قرار داد و فضای تابلو را منظم نگه داشت.
ترمینالهای ورودی و خروجی در بالا و پایین دستگاه قرار گرفتهاند. با این حال، نصب و سیمکشی باید توسط فرد متخصص و براساس نقشه و مشخصات مدار انجام شود.
تفاوت محافظ ولتاژ و جریان با فیوز مینیاتوری چیست؟
فیوز یا کلید مینیاتوری عمدتاً برای حفاظت در برابر اضافهبار و اتصال کوتاه طراحی میشود. در مقابل، محافظ ولتاژ و جریان دیجیتال امکان پایش شرایط ولتاژ و تعریف محدودههای حفاظتی قابل تنظیم را نیز فراهم میکند.
به همین دلیل، این دو تجهیز معمولاً نقش یکسانی ندارند. در طراحی صحیح تابلو، هرکدام براساس وظیفه حفاظتی مشخص انتخاب میشوند.
محافظ ولتاژ و جریان 80 آمپر برای چه مکانهایی مناسب است؟
این محصول را میتوان برای ورودی برق واحدهای مسکونی، دفاتر، فروشگاهها و برخی تابلوهای برق تکفاز بررسی کرد. جریان نامی 80 آمپر باعث شده این مدل بیشتر برای حفاظت مرکزی نسبت به محافظهای پریزی کوچک مورد توجه قرار گیرد.
پیش از انتخاب، جریان ورودی ساختمان، نوع انشعاب و ظرفیت سایر تجهیزات تابلو باید بررسی شود. در نتیجه، انتخاب صرفاً براساس عدد 80 آمپر توصیه نمیشود.
مشخصات فنی محافظ دیجیتال 80 آمپر
- جریان نامی: 80 آمپر
- شبکه برق: تکفاز
- ولتاژ کاری: 220 ولت AC
- فرکانس: 50 تا 60 هرتز
- نمایشگر: دیجیتال
- تنظیم حد بالا و پایین ولتاژ: دارد
- تنظیم حد جریان: دارد
- نوع نصب: روی ریل DIN
- محل نصب: داخل تابلو برق
- دمای کاری: حدود 25- تا 50+ درجه سانتیگراد
هنگام خرید محافظ برق 80 آمپر به چه نکاتی توجه کنیم؟
ابتدا جریان واقعی ورودی مدار را بررسی کنید. سپس باید ظرفیت سیم و کابل، کلید اصلی و تجهیزات حفاظتی دیگر با جریان دستگاه هماهنگ باشند.
از طرف دیگر، تنظیم حد بالا و پایین ولتاژ باید براساس شرایط شبکه و حساسیت مصرفکنندهها انجام شود. بهتر است این تنظیمات توسط برقکار یا تکنسین آشنا با تابلو برق انجام گیرد.
خرید محافظ ولتاژ و جریان 80 آمپر
اگر به دنبال یک محافظ برق 80 آمپر تکفاز با نمایشگر دیجیتال و قابلیت تنظیم ولتاژ و جریان هستید، این مدل برای بررسی در پروژههای ساختمانی و تابلو برق گزینه مناسبی است.
پیشنهاد میشود قبل از سفارش، مشخصات ورودی برق و ظرفیت تابلو را بررسی کنید. همچنین میتوانید سایر محصولات حفاظتی را از بخش
ملزومات برقی آمیویوم
مشاهده و مقایسه کنید.
سوالات متداول
این محافظ چند آمپر است؟
جریان نامی این مدل 80 آمپر است.
آیا محافظ ولتاژ و جریان قابل تنظیم است؟
بله، حدود حفاظتی ولتاژ و جریان از طریق کلیدهای روی دستگاه قابل تنظیم هستند.
آیا این مدل برای برق تکفاز مناسب است؟
بله، ساختار ورودی و خروجی L و N و ولتاژ کاری 220 ولت نشان میدهد این نمونه برای شبکه تکفاز طراحی شده است.
محافظ 80 آمپر کجا نصب میشود؟
این محصول برای نصب روی ریل DIN داخل تابلو برق طراحی شده است.
آیا این محصول جایگزین فیوز مینیاتوری است؟
خیر. محافظ ولتاژ و جریان و کلید مینیاتوری وظایف حفاظتی متفاوتی دارند و انتخاب هرکدام باید براساس طراحی مدار انجام شود.
